Система дистанционного управления Contracor

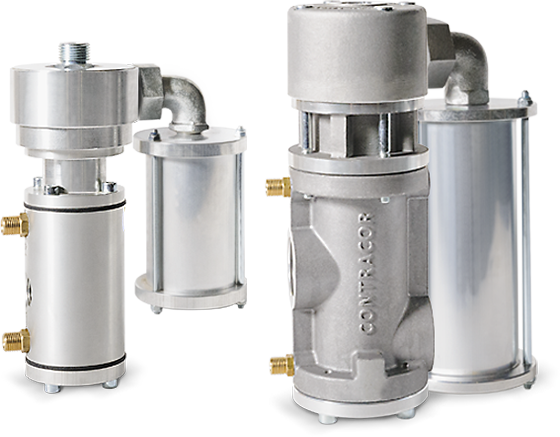

RCV БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

RCV блок дистанционного управления применяется для управления подачей сжатого воздуха в аппарат с одновременным управлением функцией стравливания воздуха из аппарата.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Основные функции управления работают одновременно при нажатии или отжатии рабочим-пескоструйщиком DMH пульта дистанционного управления. Стравливание воздуха из бака аппарата происходит через глушитель который входит в комплект поставки.

Руководство по эксплуатации блока RCV-0 (1/2") (PDF)

Руководство по эксплуатации блока RCV (1-1/4") (PDF)

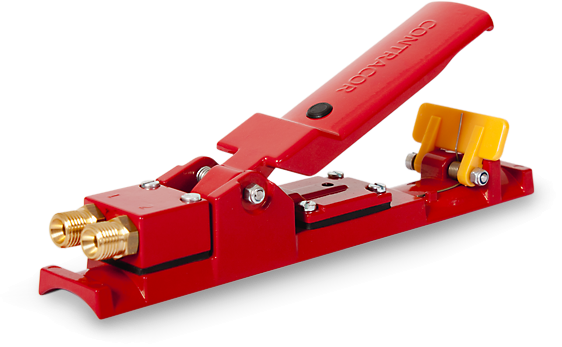

DMH ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Пульт дистанционного управления DMH крепится у сопла и соединяется с блоком дистанционного управления RCV с помощью сдвоенного рукава.

ОСОБЕННОСТИ КОНСТРУКЦИИ

При нажатии пульта DMH блок дистанционного управления RCV срабатывает. Происходит герметизация бака абразивоструйного аппарата и процесс абразивоструйной очистки начинается. При отжатии пульта DMH блок дистанционного управления RCV закрывается, процесс абразивоструйной очистки прекращается и происходит разгерметизация бака аппарата.

Руководство по эксплуатации пульта (PDF)

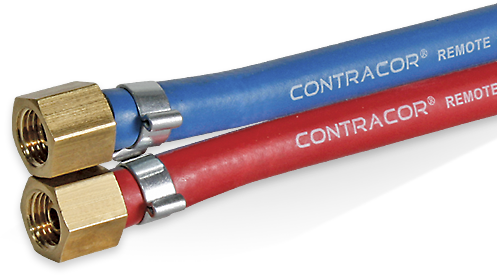

РУКАВА СДВОЕННЫЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Этот шланг представляет собой двойную конструкцию, то есть два шланга, спаянных вместе в соответствии с требованиями пневматической системы дистанционного управления. Каждый шланг из этой пары имеет диаметр 6 мм. Длина шланга в бухте 5 метров, 20 метров, 40 метров. Эти оптимальные размеры шланга, когда работа производится на открытых площадках абразивоструйными аппаратами с дистанционным управлением с разной длиной абразивных шлангов.

Шланг при помощи резьбовых соединений крепится одним концом к клавише пульта ДУ DMH, а другим – к пневмоклапану RCV абразивоструйного агрегата.
